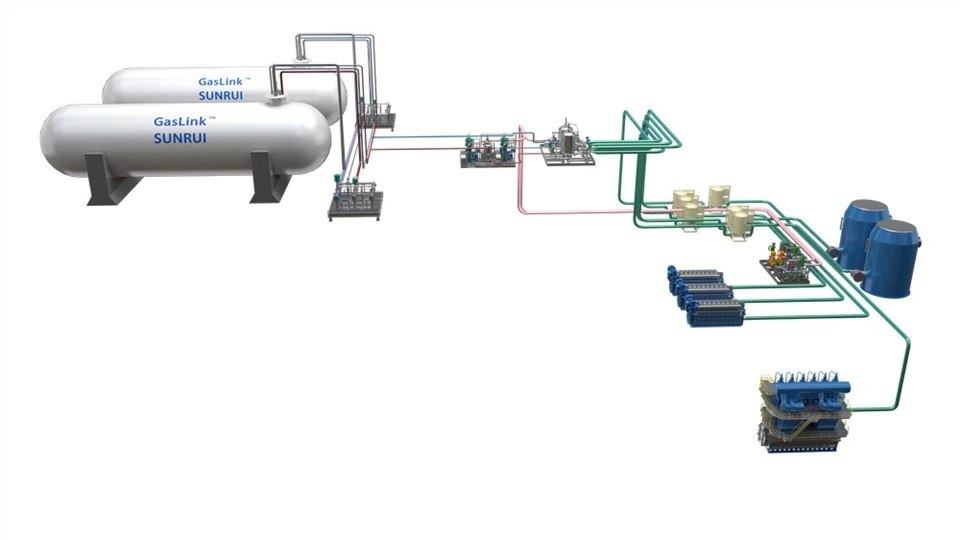

SUNRUI GasLink ™ FGSS SGD saugojimui naudoja kriogeninius rezervuarus. Siekiant patenkinti jūrinių įrenginių kuro poreikį, SGD kuro tiekimas bus pasiektas didinant panardintų siurblių slėgį rezervuaro viduje ir vandens /etilenglikolio garinimo šildymo funkciją. Labai integruota automatikos valdymo sistema realizuojama kelių taškų duomenų rinkimu, o veikimo saugumą garantuoja nepriklausomas kontrolės ir saugumo sistemos projektavimas.
FGSS dujų tiekimo stabilumą garantuoja ir patvirtina daugiafunkcinė hierarchinė valdymo technologija ir buferinių rezervuarų pajėgumų modeliavimas.
Žemo slėgio tiekimo sistema P&ID
- Dujų tiekimo slėgis: 10 ~ 14 barg (pagrindinis variklis), 6 ~ 8 barg (generatorius);
- Dujų tiekimo temperatūra: 0~60 °C;
- Sistemos sudėtis: SGD bunkeriavimo stotis, SGD rezervuaras ir TCS, SGD garinimo įrenginys, BOG kompresoriaus blokas, vandens/glikolio cirkuliacijos įrenginys, valdymo sistema ir ESD sistema;
- Neprivaloma įranga: laivo-kranto prijungimo sistema, vėdinimo sistema, dujų aptikimo sistema, N2 tiekimo generatorius ir dvisienis vamzdis ir kt.;
- Atraminiai modeliai: žemo slėgio dviejų taktų pagrindinis variklis, žemo slėgio keturių taktų pagrindinis variklis, generatorius, dujinis katilas ir kt.
Aukšto slėgio tiekimo sistema P&ID
- Dujų tiekimo slėgis: 200 ~ 300 barg (pagrindinis variklis), 6 ~ 9 barg (generatorius);
- Dujų tiekimo temperatūra: 45±10 °C;
- Sistemos sudėtis: SGD bunkeriavimo stotis, SGD rezervuaras & TCS, SGD garinimo įrenginys, BOG kompresoriaus blokas, vandens/glikolio cirkuliacijos įrenginys, valdymo sistema ir ESD sistema;
- Neprivaloma įranga: laivo-kranto prijungimo sistema, vėdinimo sistema, dujų aptikimo sistema, N2 tiekimo generatorius ir dvisienis vamzdis ir kt.;
- Atraminiai modeliai: žemo slėgio dviejų taktų pagrindinis variklis, žemo slėgio keturių taktų pagrindinis variklis, generatorius, dujinis katilas ir kt.
